Asuinkerrostalo Järvenpään Basso: PIR-eristeellä kova alusta loivalle bitumikatolle

Järvenpään keskustaan ollaan rakentamassa uutta toimisto-, palvelu- ja asuinkorttelia. Bulevardikortteliksi nimetyn alueen ensimmäisiä rakennuksia on Järvenpään Basso, 14-kerroksinen kerrostalo, joka on suunniteltu asuinkäyttöön. Kattourakoitsija Lohjan Kattoexpertit valitsi loivalle katolle lämmöneristeeksi Eurothane Silver E PIR-eristeen ja suoraan kumibitumikermin alle soveltuvan Eurothane Bi-4 -eristelevyn, joka on pinnoitettu bitumilasikuitukankaalla. Ratkaisu täyttää vaaditut Broof(t2)-vaatimukset. Lue lisää alla olevasta jutusta, jossa asiakkaamme kertoo projektista ja kokemuksista.

Sääjoustava PIR-lämmöneriste ei kavahda lumista talvea

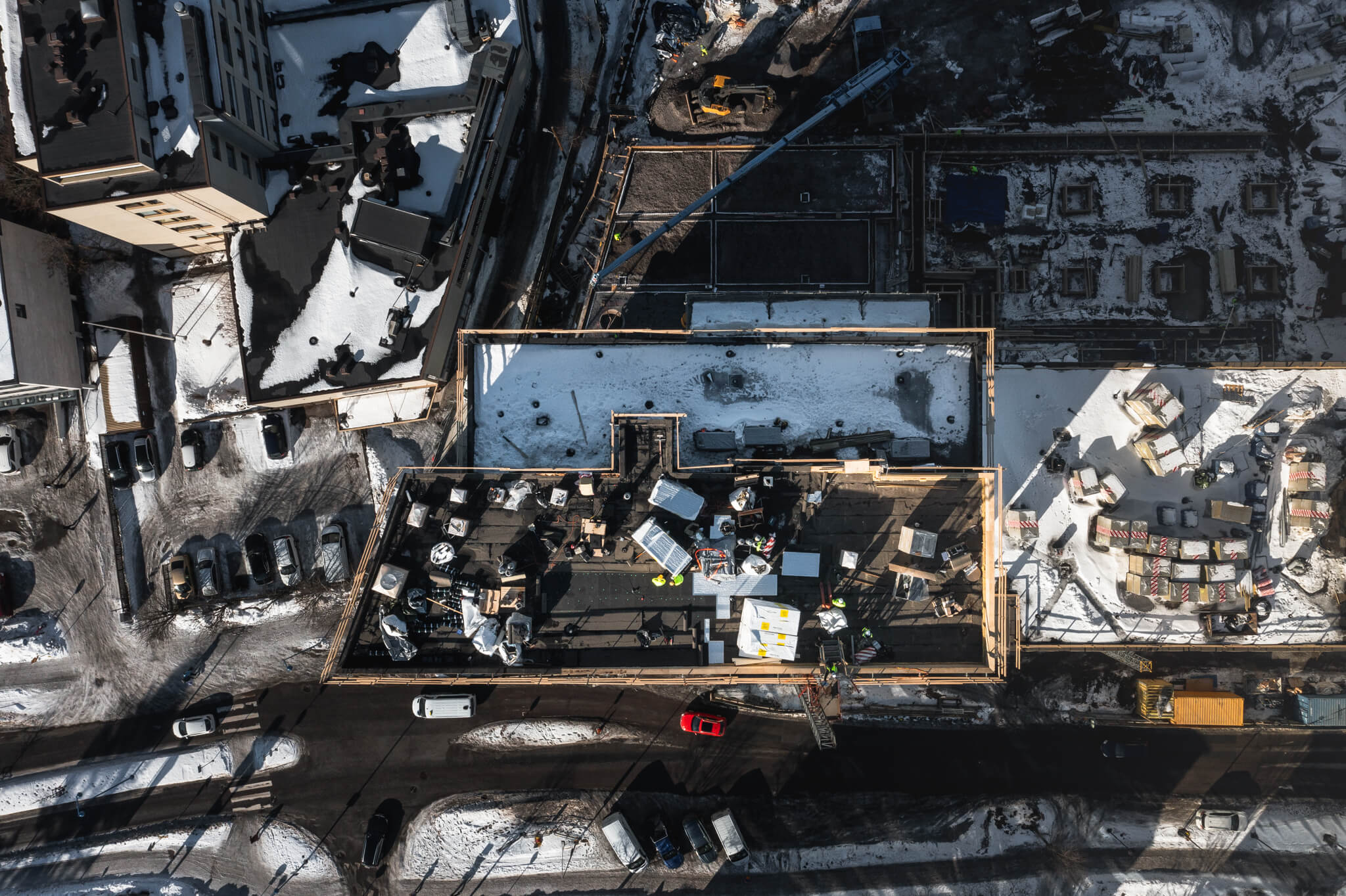

Järvenpään Bulevardikortteliin rakennettu Järvenpään Basso on korkea asuinkerrostalo. Kattourakoitsijana kohteessa toimi Lohjan Kattoexpertit, jonka toimitusjohtajalla Jyrki Iso-Markulla on jo vuosikymmenten tietotaito kattojen rakentamisesta.

"Aloitimme lämmön- ja veden eristystyöt kyseiselle reilun 300 neliön katolle helmikuussa 2022 ja työt valmistuivat kahdessa viikossa", Jyrki Iso-Markku kertoo.

Työssä piti pitää taukoja, sillä erityisen luminen talvi esti työntekijöiden toimintaa – ulkona kun oltiin.

"Vaikka itse PIR-eristelevyt eivät ime kosteutta, pitää olla tarkkana, että kosteutta ei jää kerrosten väliin. Lumisateisten päivien jälkeen etenimme alue kerrallaan: siirsimme lumet pois höyrynsulun päältä, kuivatimme pinnat lämmön avulla ja ladoimme lämmöneristelevyt alueelle", Jyrki Iso-Markku kertoo.

Asiakasreferenssi | Lohjan Kattoexpertit Jyrki Iso-Markku | Recticel Insulation

Kuvassa Jyrki Iso-Markku, Lohjan Kattoexpertit

Järvenpään Basso on korkea rakennus ja tuulisella säällä työntekijöitä ei voinut lähettää katolle turvallisuudenkaan puolesta. Työt kuitenkin etenivät ripeästi, kun sää oli tyyni.

Yksi merkittävä etu täyspolyuretaanisessa loivassa katossa on, että se säästää asennus- ja työskentelyaikaa. Yksi työvaihe, laakerivillalevyn asennus, voidaan nimittäin ohittaa kokonaan.

Sääjoustavuus kuuluu myös PIR-eristeiden lukuisiin hyötypuoliin. Suljetun solurakenteen ansiosta PIR-eristeen eristävä osa ei ime itseensä vettä ja se kestää hyvin kosteutta.

Loivien kattojen vedeneristyksessä on oltava erityisen tarkkana

Kumibitumikermi on loivalla katolla erinomainen vedeneriste. PIR-lämmöneristeet ovat kovia ja umpisoluisia, joten vedeneristykselle saadaan laadukas alusta ja kosteusriskit minimoitua.

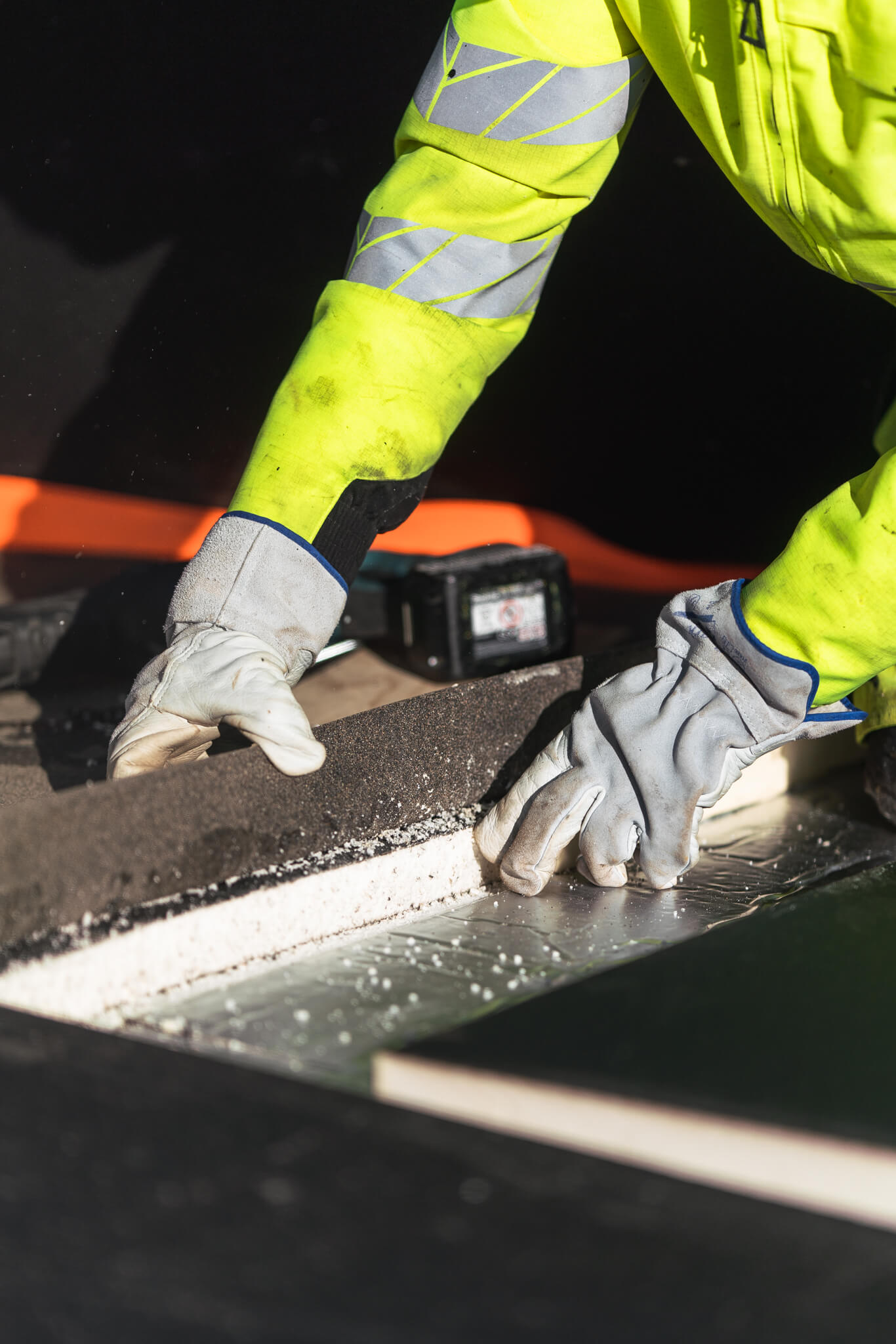

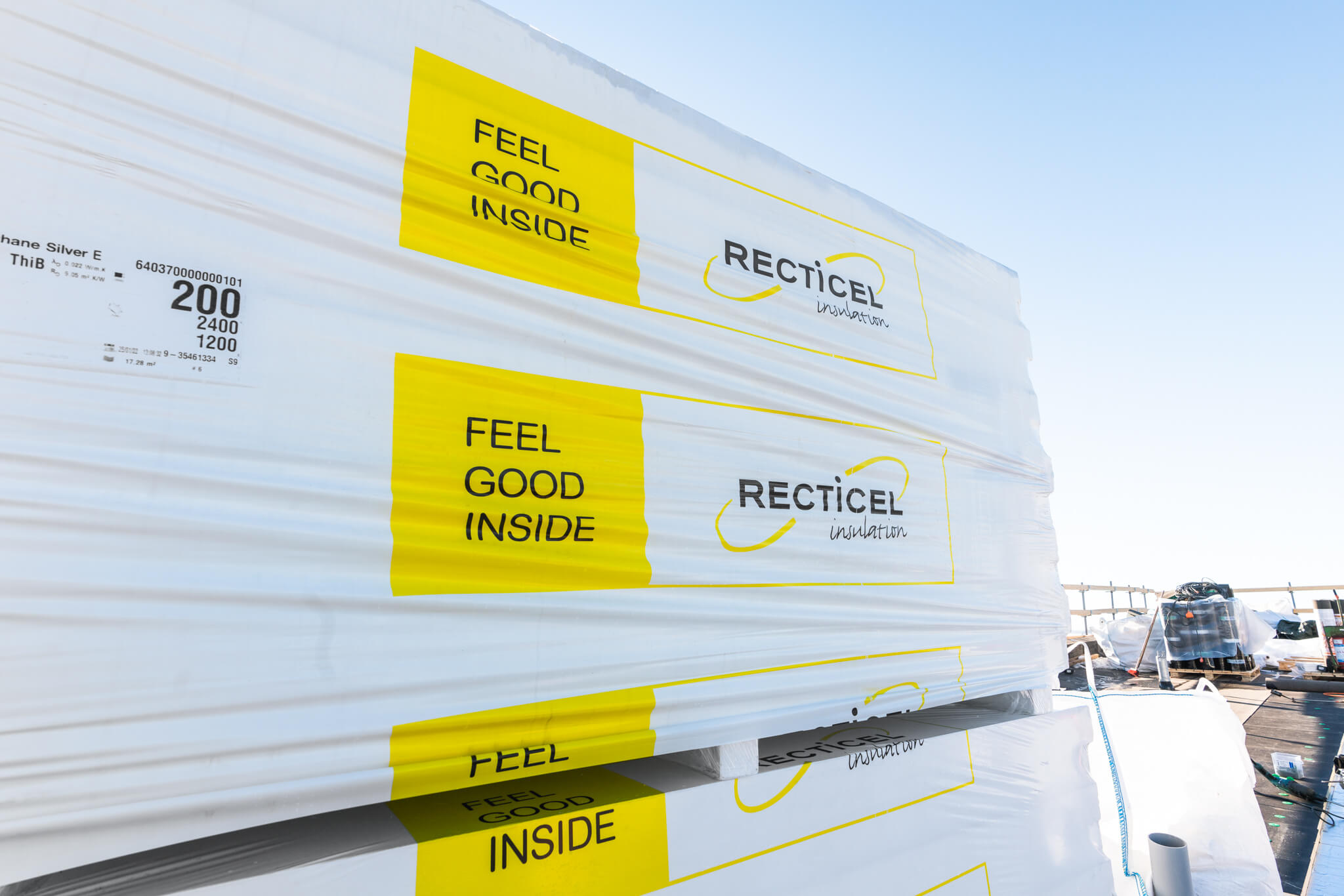

Lämmöneristykseen valittu Recticelin Eurothane Silver E PIR-eriste on loiville katoille tarkoitettu kova PIR-eriste, joka on pinnoitettu molemmilta puolilta kaasutiiviillä monikerrospinnoitteella. Järvenpään Bassossa 200 millimetriä paksun PIR-lämmöneristelevyn päälle asennettiin bitumilasikuitukankaalla pinnoitettu 40 millimetrinen Eurothane Bi-4 -eristelevy, joka toimi bitumivesikatteen alustana. Pinnoituksen ansiosta eristelevy kestää kuumabitumiliimauksen.

Täyspolyuretaanisen loivan katon U-arvoksi saadaan määräykset täyttävä 0,09 W/(m2∙K).

Asennuksesta vastaava Lohjan Kattoexperttien Aleksi Iso-Markku muistuttaa, että asennustyö on aina tehtävä ammattimaisesti ja varsinkin kiinnityksessä on huomioitava tasainen työnjälki.

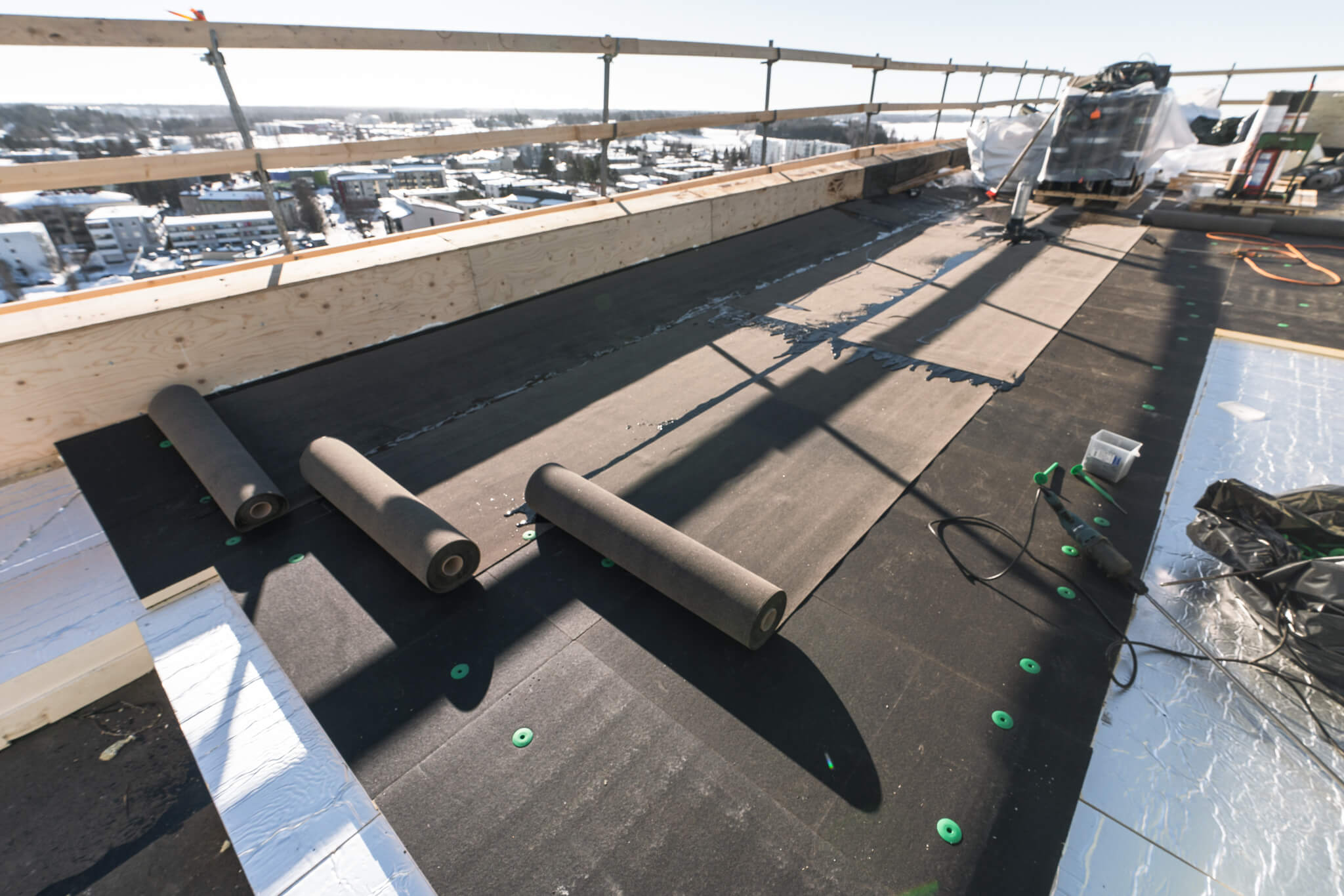

"Vedeneristyksessä käytimme kahta tuoteluokan TL2-mukaiset vaatimukset täyttävää Katepalin kermiä, joista toinen on pohjakermi ja toinen harmaa sirotteellinen pintakermi. Pohjakermin asennus tehtiin piste -ja saumaliimaten kuumabitumityönä ja pintakermi hitsaten. Merkittävä ero villa- ja täyspolyuretaanikaton välillä on, että yleisesti villakaton pohjakermi liimataan kauttaaltaan kuumabitumityönä, kun taas täyspolyuretaanikaton pohjakermi voidaan tehdä piste -ja saumaliimaten. Täten kuluu vähemmän bitumia", kertoo Aleksi Iso-Markku.

Jos pinnan kiinnityksessä tulee virheitä, pintakermiin voi jäädä esimerkiksi höyrypusseja.

Asiakasreferenssi | Lohjan Kattoexpertit Aleksi Iso-Markku| Recticel Insulation

Kuvassa Aleksi Iso-Markku, Lohjan Kattoexpertit

Vakuuttava vaihtoehto loivan katon eristämiseen

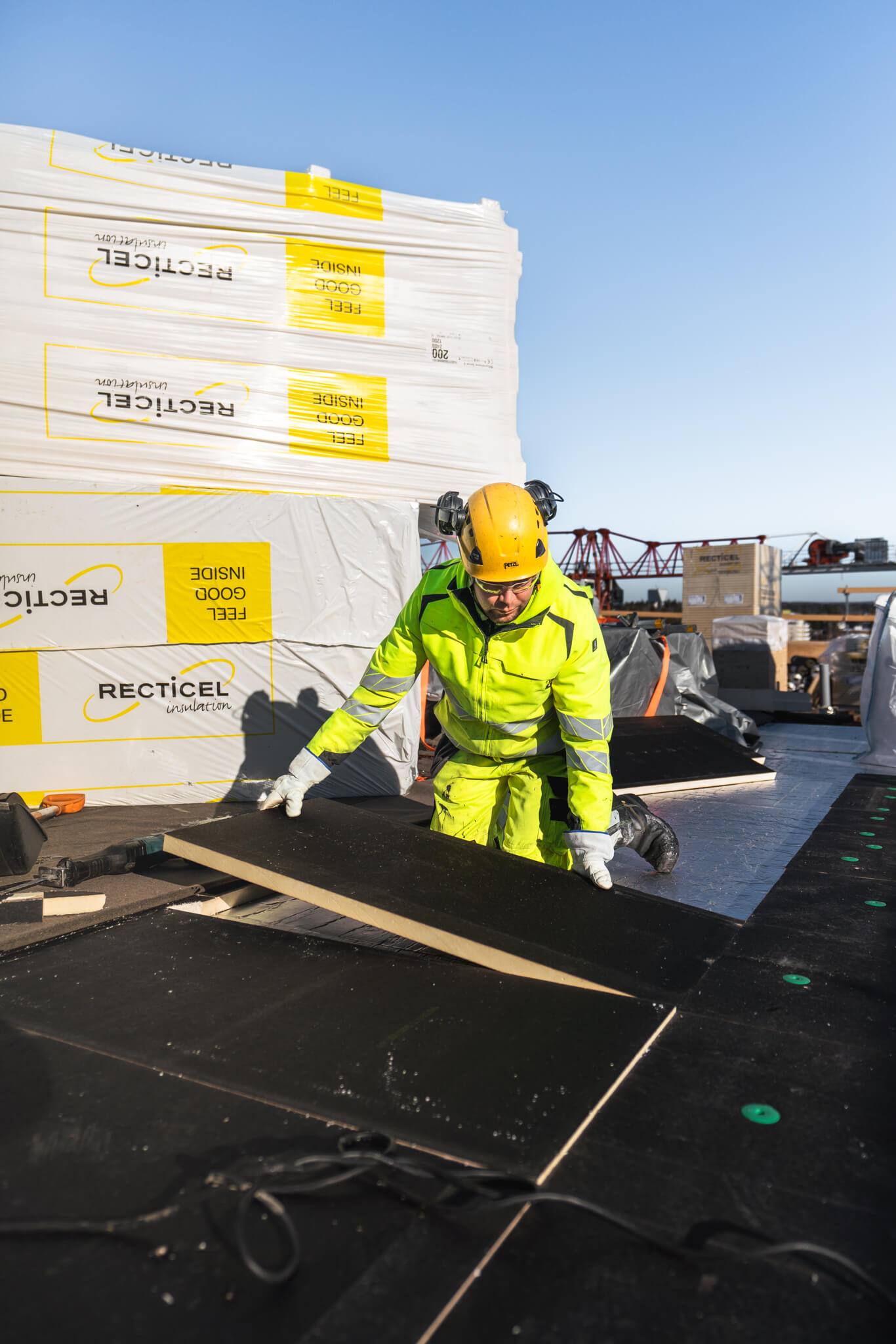

Järvenpään Bassoon oli alun perin suunniteltu ohut laakerivillakerros polyuretaanilevyjen ja kumibitumikermin väliin, joka on ollut Suomessa hyvin tyypillinen rakenneratkaisu. Alkuperäiset suunnitelmat kuitenkin muuttuivat laakerivillan hankintavaikeuksien vuoksi, jolloin vaihtoehtoja tutkittaessa löytyi täyspolyuretaaninen ratkaisu katon eristämiseen. Ratkaisussa bitumilasikuitukankaalla pinnoitettu Eurothane Bi-4 PIR-eristelevy toimii vesikatteen alustana.

Ratkaisu täyttää vaaditut Broof(t2)-vaatimukset ja pääurakoitsija muutti rakennepiirustukset.

"Tilasimme materiaalin muutamaa kuukautta aikaisemmin ja se tuli sovitusti tehtaalta suoraan työmaalle. Nostimme eristelevyt saman tien katolle. Koko eristetilaus mahtui yhteen rekkakuormaan", kertoo Jyrki Iso-Markku tyytyväisenä.

Recticel PIR-eristelevyt valmistetaan Suomessa, Mäntsälässä. Tehdas siirtyi keväällä kahteen vuoroon ja valmius reagoida ja vastata eristeiden kysyntään on entistä parempi. Suuret ja pienet eristetoimitukset saadaan matkaan nopeasti ja luotettavasti, eikä asiakkaan tarvitse murehtia, tulevatko eristeet ajallaan kattotyömaalle.

Jyrki Iso-Markusta suurin hyöty PIR-eristeellä on sen kova pinta. Kovat PIR-eristelevyt eivät painu, pehmene tai muuta muotoaan rakennustöiden tai käytön aikana. Loiville katoille soveltuvien Recticel PIR-eristeiden puristuslujuus on 150 kPa. Tukeva kattorakenne kestää asennuksen lisäksi myös myöhemmät huoltotyöt.

Aleksi Iso-Markku antaa myös kiitosta PIR-eristelevyjen keveydestä ja siitä, että huokoisempiin eristemateriaaleihin verrattuna eristekerros jää paljon matalammaksi ja siten nopeammaksi asentaa:

"Olen aikaisemmin käyttänyt villaa välissä, mutta pidin tästä ratkaisusta, sillä se oli huomattavasti mukavampi työstää ja asentaa. Olen asentanut kattoja 14 vuotta ja voin suositella Eurothane Bi-4 -eristelevyä bitumikatoille", sanoo Aleksi Iso-Markku.

Lue lisää aiheesta:

Recticelin ja bitumikatevalmistajien yhdessä kehittämä täysin polyuretaaninen eristeratkaisu nostaa loivan katon eristämisen uudelle tasolle. Lue lisää blogista!

Recticel Insulation tarjoaa myös vesikaton kaatoihin PIR-eristekiilaratkaisun ja räätälöidyn suunnittelupalvelun. Lataa opas ja tutustu ratkaisuun!

Tarjoamme rakennesuunnittelijoille työkaluja laidasta laitaan, esimerkiksi detaljikirjaston, tuotteiden tekniset tietolomakkeet, CAD-kuvia sekä ohjeita suunnitteluun, asentamiseen ja varastointiin. Kaikki tieto löytyy samasta paikasta aineistopankista.



Käytetyt tuotteet

Eurothane Bi-4

Eurothane® Bi-4

Eurothane® Bi-4 on suunniteltu käytettäväksi täyspolyuretaanisilla loivilla katoilla pintakerroseristeenä eli suoraan vesikatteen alustana.

Levy on pinnoitettu molemmilta puolilta bitumilasikuitukankaalla. Levyä voidaan käyttää bitumivedeneristysratkaisuille mekaanisella kiinnityksellä. Aluskermin kiinnitys varmistetaan mekaanisten kiinnikkeiden lisäksi kuumabitumiliimauksella tai osittaisella hitsauksella. Pintakermi hitsataan aina kauttaaltaan aluskermiin.

Lue lisää tuotteesta

Eurothane Silver E

Eurothane® Silver E

Eurothane® Silver E on PIR-lämmöneristelevy lämpimille loiville katoille. Levyssä on molemmilla puolilla kaasutiivis monikerrospinnoite. Eristelevyä voidaan käyttää sekä bitumi- että yksikerroksisille vedeneristysratkaisuille mekaanisella kiinnityksellä. Puolipontti (neljällä sivulla).

Broof(t2) - luokitusraportit ovat saatavana useille kattojärjestelmille, joissa kyseistä PIR-eristelevyä käytetään yhdessä bitumisten ja yksikerroksisten (synteettisten kalvojen) kattojen kanssa. Löydät tästä suuntaa antavan luettelon mukana olevista kattopeitevalmistajista: BMI (Icopal), Katepal, Kattopojat, Nordic Waterproofing, Protan, Renolit, Sika.

Myös saatavilla FM-hyväksytty Eurothane Silver E FR -eristelevy paksuuksilla 25 – 180 mm.



Lue lisää tuotteesta
