U-arvo PIR-eristeellä

Lämmönläpäisykerroin eli U-arvo kertoo rakennuksen eri osien (esim. seinän tai katon) lämmöneristyskyvyn. Mitä pienempi U-arvo, sitä parempi lämmöneristys.

Miten U-arvo lasketaan?

U-arvossa huomioidaan kaikki eri materiaalikerrokset kylmäsiltoineen (esim. kiinnikkeet). Lisäksi U-arvoa voidaan korjata erilaisilla sovelluskohtaisilla korjaustekijöillä.

U-arvolaskelmaa varten tarvitaan kaikki rakenteessa olevat materiaalikerrokset ja ontelot vahvuuksineen sekä kiinnikkeiden koko ja määrä. Rankanrunkoisissa rakenteista tulee olla myös tiedossa rungon koko ja jako.

Energiatehokkuusvaatimukset ja U-arvojen vertailuarvot (ns. määräystaso) on esitetty Ympäristöministeriön asetuksessa uuden rakennuksen energiatehokkuudesta 1010/2017. Normaalien vertailuarvojen lisäksi asetuksessa on esitetty vaihtoehtoinen tapa osoittaa rakennuksen energiatehokkuuden vaatimustenmukaisuus: Rakenteellinen energiatehokkuuspykälä 33.

Pykälän mukaisesti rakenteiden lämmöneristävyyteen satsaamalla saadaan rakennuksesta erittäin energiatehokas rakenteellisin keinoin. Samalla vältytään E-lukulaskennalta, koska pykälän mukaiselle rakennukselle voidaan käyttää kevennettyä energiaselvityksen laatimistapaa.

Rakennusosien U-arvovaatimusten lisäksi Rakenteellisen energiatehokkuuspykälän 33 mukainen ilmanvuotoluku (q50) saa olla enintään 0,6 m3/hm2, mikä toimii myös rakentamisen laadun varmistavana mittarina. Lisäksi koneellisen tulo- ja poistoilmanvaihtojärjestelmän ominaissähköteho on enintään 1,5 kW/(m3/s) ja poistoilman LTO vähintään 65%. Lämmitysjärjestelmänä on kaukolämpö, maalämpö tai ilmavesilämpöpumppu.

Rakennusosien U-arvovaatimukset

Alla olevista taulukoista näet Ympäristöministeriön asetuksen mukaiset U-arvovaatimukset eri rakennusosille.

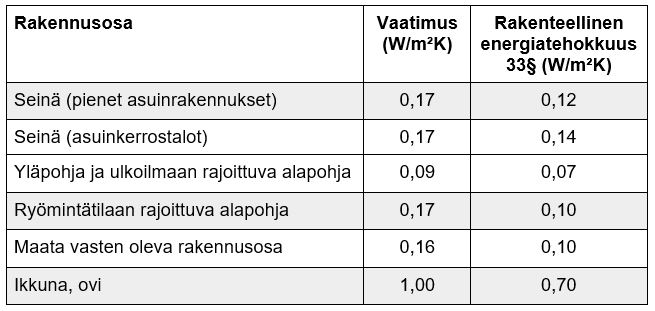

Lämmin tila:

U-arvovaatimukset: lämmin tila

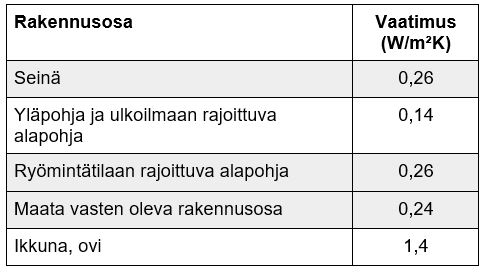

Puolilämmin tila:

U-arvovaatimukset puolilämmin tila

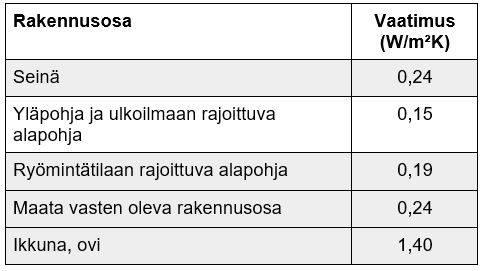

Vähintään 4 kuukautta vuodessa käytettävä loma-asunto:

U-arvovaatimukset loma-asunto

Minkä verran PIR-lämmöneristettä pitää rakenteeseen laittaa tietyn U-arvon saavuttamiseksi?

Rakenteessa käytettävä eristepaksuus määräytyy halutun U-arvon mukaan. Eristemateriaalit ovat tehokkuudeltaan kuitenkin huomattavan erilaisia, joten tiettyyn U-arvoon tarvittava eristeen paksuus vaihtelee merkittävästi.

Recticel PIR-eristeen lämmöneristyskyky on markkinoilla yleisesti käytettävistä lämmöneristemateriaaleista tehokkaimpia (lambda (λ) jopa 0,022 W/m·k), jolloin vaaditun U-arvon saavuttamiseen tarvitaan vähemmän eristettä. Esimerkiksi, jos betonisessa sandwichrakenteessa tavoitellaan U-arvoa 0,14 W/(m²·K), tarvitaan 255 mm:n mineraalivillakerros, mutta vain 160 mm Recticel PIR-eristettä.

Aineistopankkiin olemme koonneet suunnittelun tueksi rakennekuvat tyypillisimmistä rakenteista. Myös tuotteiden tarkemmat tekniset tiedot löytyvät Aineistopankista. Rakennekuvista löytyy vaatimuksissa olevat U-arvot lämpimälle tai puolilämpimälle rakenteelle sekä lämmöneristepaksuudet kyseisen U-arvon saavuttamiseksi.

Halutessasi saat meiltä laskelman tarvittavista eristepaksuuksista, joilla U-arvotavoite saavutetaan – ota yhteyttä!

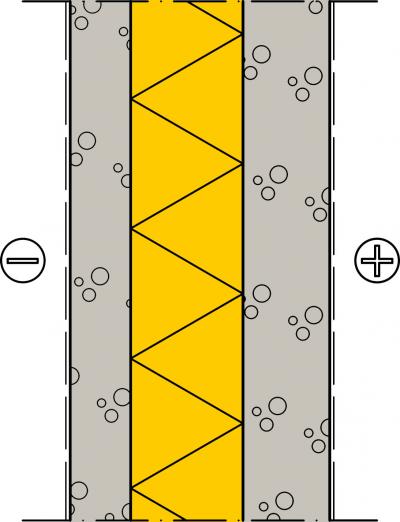

Esimerkki ulkoseinärakenteesta ja eristepaksuuksista

US001-0: Betonisandwichelementti, P1-paloluokka (PDF)

US001-0: Betonisandwichelementti, P1-paloluokka

  • U-arvo: 0,27 W/(m²·K)
  • Eristepaksuus: IP PIR 022 80 mm



  • U-arvo: 0,17 W/(m²·K)
  • Eristepaksuus: IP PIR 022 130 mm



  • U-arvo: 0,14 W/(m²·K)
  • Eristepaksuus: IP PIR 022 160 mm



  • U-arvo: 0,11 W/(m²·K)
  • Eristepaksuus: IP PIR 022 200 mm



Rakennekuvat ovat saatavilla PDF- ja DWG-tiedostomuodoissa. Tutustu ja lataa rakennekuvia Aineistopankista!



Tarvitsetko apua U-arvon laskemiseen?

Tekninen tukemme auttaa laskemaan tarkan U-arvon rakenteelle Recticel PIR-eristeillä.
